数字电路散热原理
    半导体器件产生的热量来源于芯片的功耗，热量的累积必定导致半导体结点温度的升高，随着结点温度的提高，半导体器件性能将会下降，因此芯片厂家都有规定半导体器件的结点温度。在普通数字电路中，由于低速电路的功耗较小，在正常的散热条件下，芯片的温升不会太大，所以不用考虑芯片的散热问题。而在高速电路中，芯片的功耗较大，在正常条件下的散热不能保证芯片的结点温度不超过允许工作温度，因此需要考虑芯片的散热问题。
1、热量传递
    在通常条件下，热量的传递通过传导、对流、辐射3种方式进行。传导是通过物体的接触，将热流从高温向低温传递，导热率越好的物体则导热性能越好，一般来说金属导热性能最好；对流是通过物体的流动将热流带走，液体和气体的流速越快，则带走的热量越多；辐射不需要具体的中间媒介，直接将热量发送出去，真空中效果更好。
    散热时需要考虑3种传热方式。例如使用导热率好的材料，如铜、铝及其合金做导热材料，通过增加风扇来加强对流，通过材料处理来增强辐射能力等。
2、简单热量传递模型
    热量分析中引入一个热阻参数，类似于电路中的电阻。如果电路中的电阻计算公式为R=ΔE/I，则对应的热阻对应公式为R=ΔT/P（P表示功耗，单位W, ΔT表示温差，单位℃）。热阻的单位为℃/W，表示功率增加1W时所引起的温升。

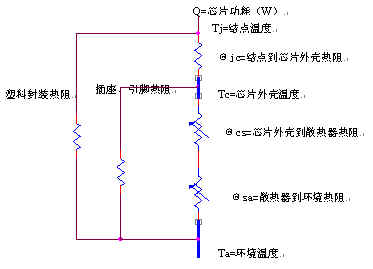

    考虑集成芯片的热量传递，可以使用如下图形描述
