基于OrCAD/PSpice9的电路优化设计

http://salon.aitinfo.com 潘永才,王子旭,傅俊青

    摘要：介绍了OrCAD/PSpice9的特点，通过实例说明了基于OrCAD/PSpice9环境下的电路优化设计过程。

1． 引言

    电子设计自动化（EDA）是以电子系统设计软件为工具，借助于计算机来完成数据处理、模拟评价、设计验证等工序，以实现电子系统或电子产品的整个或大部分设计过程的技术。它具有设计周期短、设计费用低、设计质量高、数据处理能力强，设计资源可以共享等特点。电路通用分析软件OrCAD/PSpice9以其良好的人机交互性能，完善的电路模拟、仿真、设计等功能，已成为微机级EDA的标准系列软件之一。本文基于OrCAD/PSpice9的电路优化设计方法，通过实例分析了有源滤波器的优化设计过程。

2． OrCAD/PSpice9软件的特点

    OrCAD/PSpice9是美国OrCAD INC.公司研制的一种电路模拟及仿真的自动化设计软件，它不仅可以对模拟电路、数字电路、数/模混合电路等进行直流、交流、瞬态等基本电路特性的分析，而且可以进行蒙托卡诺（Monte Carlo）统计分析，最坏情况（Worst Case）分析、优化设计等复杂的电路特性分析。相比PSpice8.0及以前版本，具有如下新的特点：

    改变了批处理运行模式。可以在WINDOWS环境下，以人机交互方式运行。绘制好电路图，即可直接进行电路模拟，无需用户编制繁杂的输入文件。在模拟过程中，可以随时分析模拟结果，从电路图上修改设计。

    以OrCAD/Capture作为前端模块。除可以利用Capture的电路图输入这一基本功能外，还可实现OrCAD中设计项目统一管理，具有新的元器件属性编辑工具和其他多种高效省时的功能。

    将电路模拟结果和波形显示分析两大模块集成在一起。Probe只是作为其中的一个窗口，这样可以启动多个电路模拟过程，随时修改电路特性分析的参数设置，并可在重新进行模拟后继续显示、分析新的模拟结果。

    引入了模拟类型分组的概念。每个模拟类型分组均有各自的名称，分析结果数据单独存放在一个文件中，同一个电路可建立多个模拟类型分组，不同分组也可以针对同一种特性分析类型，只是分析参数不同。

    扩展了模型参数生成软件的功能。模型参数生成软件ModelED可以统一处理以文本和修改规范两种形式提取模型参数；新增了达林顿器件的模型参数提取；完成模型参数提取后，自动在图形符号库中增添该器件符号。

    增加了亚微米MOS器件模型EKV2-6。EKV2-6是一种基于器件物理特性的模型，适用于采用亚微米工艺技术的低压、小电流模拟电路和数/模混合电路的模拟分析。

3． 电路优化设计

    所谓电路优化设计，是指在电路的性能已经基本满足设计功能和指标的基础上，为了使得电路的某些性能更为理想，在一定的约束条件下，对电路的某些参数进行调整，直到电路的性能达到要求为止。OrCAD/PSpice9软件中采用Pspice Optimizer模块对电路进行优化设计，可以同时调整电路中8个元器件的参数，以满足最多8个目标参数和约束条件的要求。可以根据给定的模型和一组晶体管特性数据，优化提取晶体管模型参数。

3.1 电路优化基本条件

    调用Pspice Optimizer模块对电路进行优化设计的基本条件如下：

    电路已经通过了Pspice的模拟，相当于电路除了某些性能不够理想外，已经具备了所要求的基本功能，没有其他大的问题。

    电路中至少有一个元器件为可变的值，并且其值的变化与优化设计的目标性能有关。在优化时，一定要将约束条件（如功耗）和目标参数（如延迟时间）用节点电压和支路电流信号表示。

    存在一定的算法，使得优化设计的性能能够成为以电路中的某些参数为变量的函数，这样Pspice才能够通过对参数变化进行分析来达到衡量性能好坏的目的。

3.2 电路优化设计步骤

    调用Pspice Optimizer进行电路优化设计，一般按以下4个步骤：

     (1) 新建设计项目，完成电路原理图设计。这一歩的关键是在电路中放置OPTPARAM符号，用于设置电路优化设计过程中需要调整的元器件名称及有关参数值；

     (2) 根据待优化的特性参数类别调用Pspice A/D进行电路模拟检验，确保电路设计能正常工作，基本满足功能和特性要求；

     (3) 调用Pspice Optimizer模块，设置可调整的电路元器件参数、待优化的目标参数和约束条件等与优化有关的参数。这一歩是优化设计的关键。优化参数设置是否合适将决定能否取得满意的优化结果；

     (4) 启动优化迭代过程，输出优化结果。

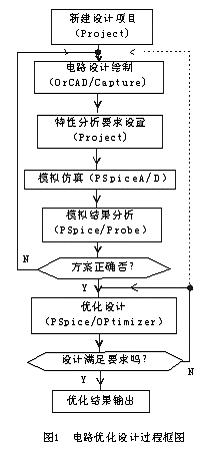

    电路优化设计的过程框图如图1所示。

3.3 电路优化设计实例

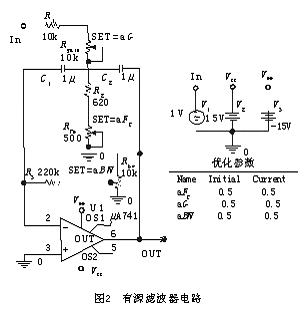

    滤波器电路如图2所示。优化目标要求中心频率（Fc）为10Hz；3dB带宽(BW)为1Hz，容差为10%；增益（G）为10，容差为10%。

    在图2中，滤波器电路共有三个可调电位器R gain、Rfc和Rbw，用来调整中心频率、带宽以及增益，且这种调整是相互影响的。三个可变电阻的阻值是由滑动触点的位置SET确定的，显然SET值的范围为0～1，所以将三个电位器的位置参数分别设置为aG、aBW和aFc。

    由于对滤波器的优化设计是交流小信号分析，因此应将分析类型"Analysis type"设置为"AC Sweep/Noise"；扫描类型"AC Sweep Type"设置为"Logarithmic";"Points/Decade"设置为100；起始频率"Start"和终止频率"End"分别设置为1Hz和100Hz。

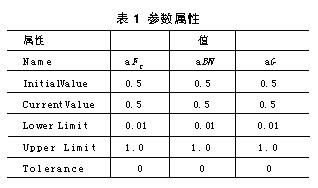

    为了进行优化设计，在电路图绘制好后，应放置OPTPARAM符号并设置待优化的元器件参数。本例中参数属性设置值如表1所示。

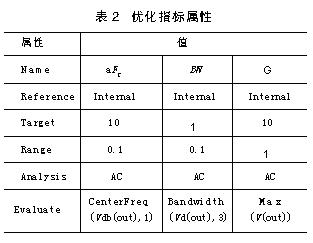

     设置好待调整的元器件参数以后，调用Pspice Optimizer模块并在优化窗口中设置增益（G）、中心频率（Fc）和带宽(BW)三个优化指标。并利用Pspice中提供的特征值函数定义这三个优化指标，具体设置见表2。

    调用Pspice A/D进行模拟计算，在相应窗口中显示中心频率的值为8.3222，带宽为0.712187，增益为14.8106。显然这与要求的设计指标有差距，需要通过优化设计达到目标。

    在优化窗口中选择执行Tune/Auto/Start子命令，即可开始优化过程。优化结束后，优化窗口中给出最终优化结果，如图3所示。

    由图3可见，系统共进行了三次迭代，自动调用了9次电路模拟程序。当3个待调整的元器件参数分别取aG=0.476062；aFc=0.457928；aBW=0.702911时，可以使3个设计指标达到G=10.3499，Fc=9.98953，BW=1.00777。

    可见，对电路进行优化设计后，电路指标均能满足设计要求。另外，完成优化设计后，还可以从不同角度显示和分析优化结果。

4. 结束语

    从上面的例子可以看出，当电路的功能已经大致完成，但仍需要对一些指标进行优化，这时调用Pspice Optimizer来完成这一优化过程是相当方便的。如果用户能够观察出具体是什么因素影响了电路的某项性能，从而知道调节哪些参数可使该性能更加理想；那么，应用Pspice Optimizer对该电路进行调整也是完全合适的。

    需要强调的是，Pspice Optimizer的自动化设计程度也是相对的，如果所设计的电路距离它的基本功能还相差甚远的话，用Pspice Optimizer来进行优化设计是很难达到理想效果的。同时它不能创建电路，不能对电路中的敏感元素进行优化设计。
