作者：叶子 上海泰齐科技有限公司工程师 http://www.i-tech.com.cn

    引言：上周（2004-6-7）我谈了第四到六条高速PCB设计EMI规则，本周我们继续介绍第七到九条高速PCB设计EMI规则。

规则七：走线长度的谐振规则

    信号走线的长度和频率的关系，通常在设计过程中很容易被工程师忽略。但这实际上这条规则是非常的重要。如果布线长度为信号波长1／4的时候的整数倍时，此布线将产生谐振，从而急剧的增加电磁波辐射，产生严重的EMI干扰。



    这条规则的适用的条件：自然是板上的信号存在高速的信号（两个方面一个信号的频率足够高，一个是信号的边沿足够小），这是可想而知的，因为低频信号的波长是很长的，而普通的信号走线很难达到这个长度。我们可以简单的举个例子1Ghz的信号波长为30cm，10Mhz信号波长为30m。从这个数据我们可以很清楚的知道低速信号这个规则可以不用考虑，因为不太可能信号线走了几米长。

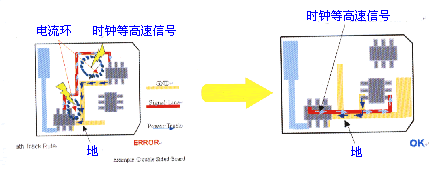

规则八：信号回流路径规则

    所有的高速信号必须有良好的回流路径，尽可能的保证时钟等高速信号的回流路径最小，否则会极大的增加辐射，并且辐射的大小和信号路径和回流路径所包围的面积成正比。我想这条规则对于从事高速PCB设计的工程师来说应该是非常的熟悉了，不必多说。



    这条规则的适用的条件：在PCB板层数比较少的时候、或电源或地出现分割的时候，要特别的注意信号回流的问题。因为在这两个条件下很容易出现信号的跨区的现象，从而出现信号的回流路径急剧增加的现象。如果板层比较多，保正所有的信号构成微带线或带状线走线，信号的回流路径规则都是可以满足的。

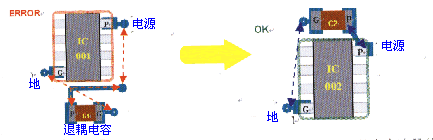

规则九：器件的退耦电容摆放规则

    退耦电容的退耦的效果，和退耦电容的摆放位置，有直接相关的关系。不合理的摆放位置，是根本起不到退耦的效果。合理退耦电容的摆放可以起到良好的退耦效果，从而极大的减小电源的纹波和噪声，减小地弹，降低信号对外的辐射能量。退耦电容的摆放的原则是：靠近电源的管脚，并且电容的电源走线和地线所包围的面积最小。



    这条规则的适用的条件：这里所指的电容是用于退耦作用的那些104、103、102、101电容。并非指用于旁路的10uf、100uf等容值大电容。旁路电容的放置有两个原则，一个是靠近电源的输出端，一个是靠近芯片附近大电流流经的地方。

    2004-6-14 晚
